42100型龙门锯床是我公司引进的一台用于切割圆柱、型材等铝料的重要加工设备，经过一段时间的磨合使用发现，带锯条在未达到预期使用寿命时即出现断裂现象，不仅影响了生产，还造成资源浪费和经济损失。为此，对带锯床进行检测、分析，发现主系统在供油时一切正常，当进刀系统开启时，控制带锯张紧力系统的压力突然减少，使带锯条松弛，在切割时引起摩擦、发热量增大，从而使带锯条的使用寿命下降。分析其原因，带锯条的进刀系统、卡紧系统和锯条的张紧系统由一个主系统控制，一个液压泵供油，原系统供油泵的排量选择过小，在工作时因供油不足导致各分系统出现争油现象，引起带锯条的张紧系统压力不足，导致带锯条松弛。遂分离原张紧力液压系统，另设计一个系统单独控制带锯条的张紧力，使两个系统不发生冲突，确保了生产的顺利进行。

主要参数：

产品型号	MODEL NO	GB42100
切削能力（mm）	Cutting capacity	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测1000W×1000H
带锯调线速度（mm/min）	Blade speed	15-60无级
带锯条规格（mm）	Blade size	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测9820x67x1.6
主电机功率（kw）	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Main motor power	11
液压电机	Motor hydraulic	3.75
冷却泵功率	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Coolant pump	0.09
工作夹紧方式	Workpicec clamping	液压虎钳
锯条张紧方式	Blabe tensioning	液压
主传动结构	Drive configuration	齿轮减速机
送料方式	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Deliver expect fashion	电动
外形尺寸（mm）	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Size Outward	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测4560×2170×3040

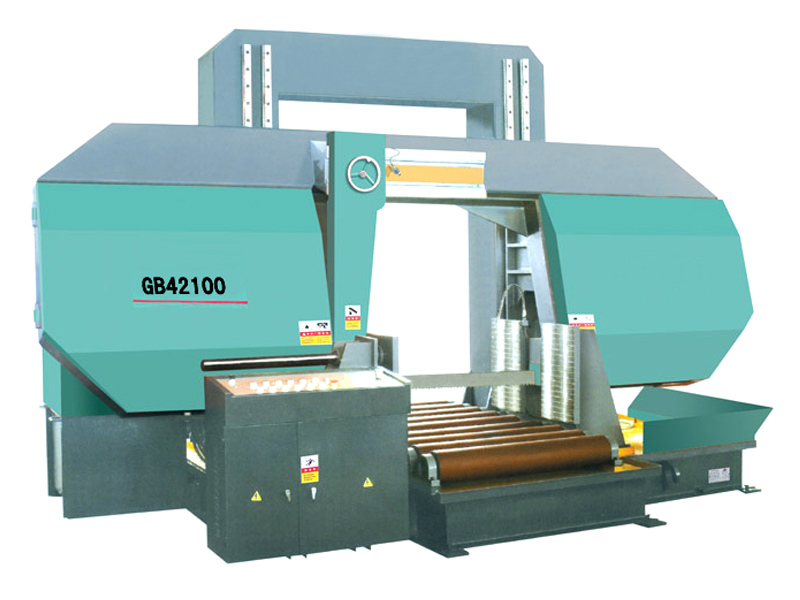

G42100双柱龙门式金属带锯床本机主要特点

液压控制锯切进给。

精度线性导轨导向，锯切精度好。

龙门式结构，刚性好

双油缸控制，进给平衡。

机动送料辊道和承料辊道。

可根据客户要求增加带锯条液压张紧、锯条过载保护和自动清屑装置

龙门水平式带锯床安全操作规程

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测1、加液压油。打开油箱上的加油盖，将180升46＃ 清洁的液压油加入油池内。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测2、加冷却液。严格按20%的配比浓度，将55升的冷却液加入接屑盘进入水池内，切不可任意加清水代替冷却液。

3、选用锯齿。应根据不同的材质和锯切厚度，选用不同锯齿的锯条。实心钢材φ50～250mm，采用4齿/吋的锯条，空心管壁厚再15mm以上，采用6齿/吋的锯条。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测4、张紧锯带。根据材料及工件直径确定锯带的张紧力矩，铝合金材质张紧力矩为120N.m。将扭力扳手调到指定的力矩，张紧锯带，当听到格格声为止。松开左、右支架上的一只 M10调节螺钉，使合金导向快松开，夹紧锯带。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测5、确定线速。根据材质，选用锯带线速度。如45＃ 钢等线速为60m/min、如铝、铜材料线速为120m/min，采用变频方式调速。

6、试运转检查。接通电源，打开电源开关，指示灯亮。检查液压系统有无漏油现象？按锯带运转按钮，检查锯带倒顺车运转方向，冷却液是否通畅？检查按钮箱上其它各动作是否正确？

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测7、确定压力。本机装有压力可调装置，位置在左、右支架的上部，有一只滚花螺栓M24×1.5调节压力弹簧，该调压装置按材料直径（与材质无关）分别调整。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测8、确定进刀量。直接进料锯削，先慢速接触材料，再加快进给速度，以锯削平稳、顺畅为准。

9、机床运转时，严禁用手触摸锯带。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测机床运转时，严禁用纱布揩擦锯带。

机床运转时，严禁打开锯轮防护盖。

10、维护和保养。

带轮轴承每15～30天内加油一次，一般轴承半年内加油一次。

每次锯削结束，要放松锯带，并关闭电源。及时清理机床台面上、带轮箱和锯带槽内的积屑，必要时可配备手持式冲水枪冲屑。清理后擦干表面，必要处涂抹上润滑油，以免锈蚀。
