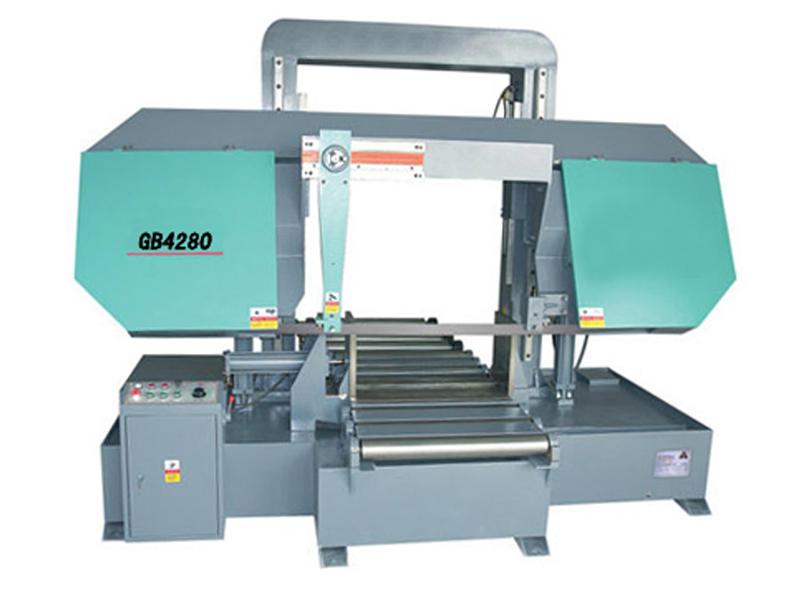

GB4280龙门锯床本机床主要用于中小规格棒料和管料及型材的锯切，并能适应各种黑色金属材料的锯切加工。具有节能、锯口窄、节能省料、操作简单等特点。 本机床采用双立柱结构，保证结构可靠性、稳定性和先进性，各部分功能具 有足够的裕度，同时也保证具有的锯切精度。

主要参数：

产品型号	MODEL NO	GB4280
切削能力（mm）	Cutting capacity	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测800W×800H
锯条线速（m/min）	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Blade speed	27.45.69
锯条规格（mm）	Blade size	8820x67x1.6
主电机功率（kw）	Main motor power	7.5
液压电机（kw）	Motor hydraulic	2.25
冷却泵功率（kw）	Coolant pump	0.125
工作夹紧方式	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Clamping type	液压虎钳
锯条张紧方式	Blabe tensioning	液压
主传动结构	Drive configuration	齿轮减速机
送料方式	Deliver expect fashion	电动
外形尺寸（mm）	e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测Overall dimension	4130×2150×2500

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测GB4280龙门锯床机床各部分功能介绍： 机床各部分功能介绍：

（一）本机床由下列主要部件组成 1、底座 2、主传动系统 3、夹紧装置 4、锯架 5、导向装置 6、左右立柱 7、锯条液压张紧装置及断带保护 8、冷却系统 9、液压系统 10、电气系统 11、送料装置 12、排屑机

（二）各部分功能描述

1、底座： 底座是用钢板等焊接而成，经振动时效处理，焊接变形小，主要 、底座： 用来安装机床的各个部件，床身的左右两边分别安装左右立柱和缸及夹紧虎钳， 同时床身右端为水箱，供锯切过程中冷却用。

2、主传动： 机床的主传动系统由蜗轮箱、主动轮、皮带轮等组成，蜗轮箱与 、主传动： 主动轮采用直接连接，传动平稳，无冲击。主动轮的转速通过变频器更换获得多 种切削速度，以满足不同材料的锯切。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测3、专用夹具：由于工件为小规格工件，机床采用成束夹压方式，通过液压油缸 专用夹具： 专用夹具 从工件顶部将工件夹紧，每两个油缸之间留有 10mm 间隙，方便锯带通过。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测4、锯架： 锯架是一个弓形结构，分为左、右锯架盒、横梁，锯架板采用钢 、 板，通过合理的加强筋组焊而成，振动时效后将焊接应力重新分布和消除，从而 保证了锯架的稳定性。主动轮、张紧轮、左右导向装置均安装在锯架上，机床工作时，锯轮逆时针转动。

 5、导向装置：本机床的导向分为活动导向臂和固定导向臂，活动导向臂的移动 、导向装置： 采用手动移动。调整完毕，导向臂的锁紧采用燕尾装置手动锁紧。导向座顶部及 侧面均采用硬质合金，另设有预导向装置，以确保导向的稳定性，延长锯条的使 用寿命。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测6、左右立柱装置：为增加机床的稳定性，本机床采用方形结构和直线导轨，锯 、左右立柱装置： 架的升降采用伺服电机丝杆驱动，锯架升降速度通过触摸屏设定和显示。

7、锯条张紧装置及断带保护：张紧轮安装在锯架的左端，带锯条装入主动轮和 、 锯条张紧装置及断带保护： 张紧轮后，通过液压油缸将带锯条张紧，张紧压力通过减压阀设定。为防止锯带 断带或过载时机床继续运转，在从动轮背部安装一接近开关，当断带时，PLC接 收不到接近开关的信号，机床停止工作。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测8、冷却系统 ：为延长锯条使用寿命，防止锯条发热，保证锯切精度，机床采用 、 一个冷却泵集中冷却，冷却点分为左右导向臂位置。

e乐彩线路登录-E乐彩在线登录-e乐彩手机旧版-e777乐彩线路检测9、液压系统 液压系统由独立的液压站组成，主要由1个油箱、1个液压电机、1 个油泵、1个调速阀、多个电磁阀等组成，主要负责锯带的张紧，工件的夹紧。

10、电气控制系统 、 本机床设计一单独电气控制柜，所有电气元件均安装在电气柜中，为确保安 全，各动作之间设有互锁。具体为：虎钳未夹紧，主传动不能工作；在锯切过程 中，虎钳不得松开；所有动作采用 PLC 控制，采用触摸屏操作。

11、送料方式：专用夹具通过伺服电机、精密减速机驱动滚珠丝杆带动虎钳在直 送料方式： 送料方式 线导轨上送料，送料行程和次数通过触摸屏设定和显示。

12、排屑机 排屑机：为减轻工人操作强度，机床设计有刮板式排屑机，将锯屑输出机床 排屑机 主体。
